Antenne GPS externe : choisir, installer, vérifier

Une antenne GPS externe est un élément séparé du traceur : elle capte les signaux des satellites depuis un emplacement mieux dégagé et les transmet au boîtier par câble, pendant que ce dernier reste protégé. Elle devient utile lorsque l’antenne interne du traceur est masquée par une cabine métallique, un capot ou un coffre. Elle ne sert en revanche qu’à la réception satellite : elle n’améliore ni le réseau mobile ni la transmission des données vers le serveur. Ce guide détaille le fonctionnement, les types, l’installation et les critères de compatibilité, avec un regard particulier sur les flottes et les engins de chantier ou de location.

En bref

• Une antenne externe se justifie quand l’antenne interne du traceur est bloquée ou affaiblie par son emplacement d’installation, pas par défaut.
• Une antenne passive relaie simplement le signal ; une antenne active intègre un amplificateur alimenté et tolère un câble plus long.
• Elle améliore la réception des satellites uniquement : le réseau mobile, lui, reste indépendant.
• Avant tout achat, la compatibilité se vérifie sur la fiche du traceur : connecteur, alimentation de l’antenne, gain, impédance et longueur de câble.
• Une vue dégagée du ciel, un câble court et un essai avant fixation définitive comptent plus que le prix de l’antenne.

Table des matières

• Comment fonctionne une antenne GPS externe
• Antenne passive ou active : la différence qui compte
• Dans quels cas une antenne externe est-elle utile
• Ce que l’antenne externe améliore, et ce qu’elle ne change pas
• Installer l’antenne : emplacement, câble, essai
• Critères techniques à comparer
• Vérifier la compatibilité avant d’acheter
• Notre point de vue
• Un traceur sans abonnement pour flottes et engins
• Questions fréquentes
• Sources

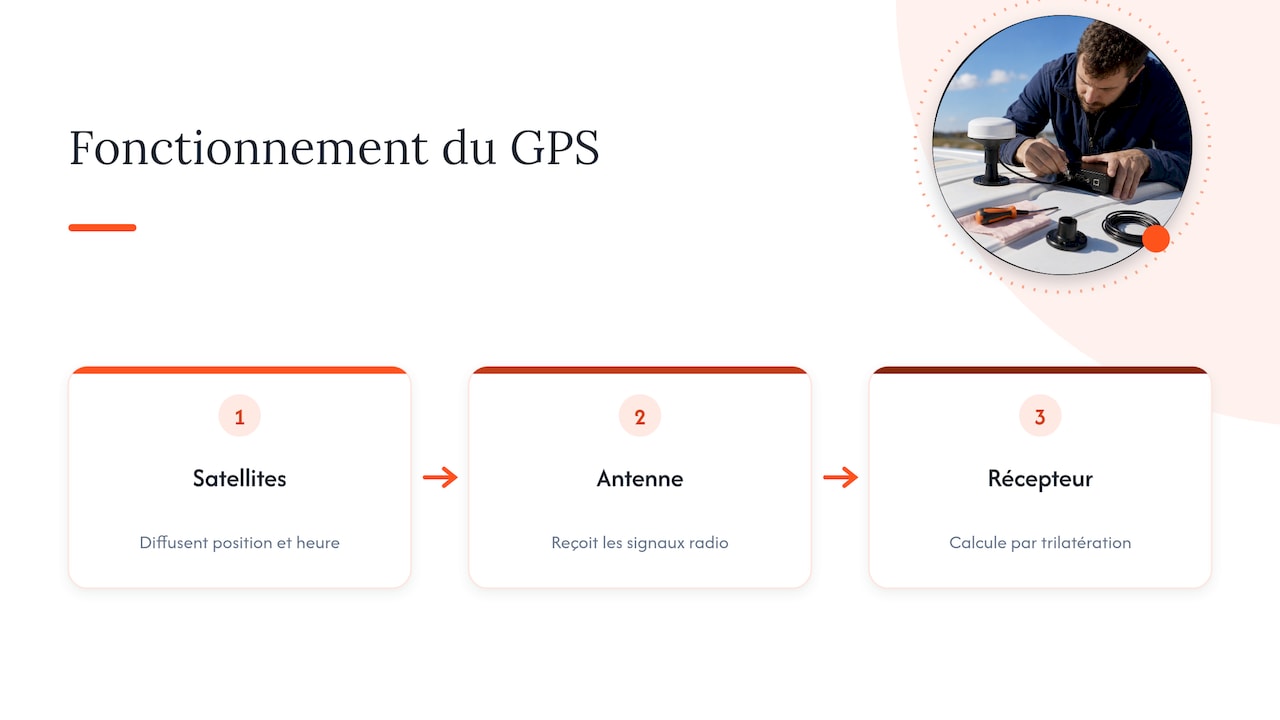

Comment fonctionne une antenne GPS externe

Le principe du positionnement par satellite est simple à énoncer. Les satellites diffusent leur position exacte et l’heure courante ; le récepteur compare ces informations provenant de plusieurs satellites pour déterminer sa propre position, par trilatération, comme l’explique l’USGS. L’antenne est le premier maillon de cette chaîne : elle reçoit les signaux radio, puis les transmet au récepteur qui effectue le calcul.

Dans un traceur compact, l’antenne est généralement intégrée au boîtier, à côté de la carte électronique et de la batterie. Une antenne externe déporte cette fonction : elle se raccorde au traceur par un câble et se place là où la vue du ciel est meilleure, alors que le traceur reste dans un endroit protégé. Sur un véhicule utilitaire, cela peut signifier un traceur caché sous le tableau de bord et une petite antenne fixée sous le pare-brise ou sur le toit.

Le signal GPS est très faible à l’arrivée au sol. C’est pourquoi la qualité de l’antenne, son emplacement et son type pèsent directement sur la précision : une mauvaise réception provoque des signaux faibles ou intermittents et réduit l’exactitude, comme le rappelle ce guide consacré au choix d’une antenne.

Antenne passive ou active : la différence qui compte

Les deux familles ne se distinguent pas par la forme mais par l’électronique embarquée.

• Antenne passive : elle reçoit les signaux et les transmet au traceur, sans amplification propre. Elle convient quand le câble est court et le signal correct.
• Antenne active : elle comporte un amplificateur alimenté qui augmente la portée de réception et permet de l’installer plus loin du récepteur.

Le câble coaxial atténue un signal déjà très faible. Un fabricant d’horloges de référence GPS rappelle que l’antenne amplifie généralement le signal avant de l’envoyer et que la longueur du câble doit entrer dans le calcul. Concrètement : plus le câble est long, plus l’amplification devient nécessaire, et plus il faut vérifier que le traceur sait alimenter une antenne active.

Point de vigilance : une antenne active reçoit son courant du traceur, par le câble. Une antenne active branchée sur un traceur qui ne fournit pas cette alimentation ne fonctionnera pas correctement. Inversement, la tension fournie doit rester dans la plage admise par l’antenne. C’est la raison pour laquelle la compatibilité se lit sur la documentation, jamais sur la seule apparence du connecteur.

Dans quels cas une antenne externe est-elle utile

La règle de base est claire : une antenne externe ne s’utilise que lorsque l’antenne interne est bloquée ou réduite par l’emplacement d’installation. Le manuel d’installation d’un fabricant de navigation l’indique ainsi, en précisant qu’il ne faut y recourir que dans ce cas. Les situations typiques en gestion de flotte :

1. Cabine ou carrosserie métallique : un traceur placé dans un compartiment fermé, sous un capot moteur ou dans un caisson, voit son ciel masqué.
2. Pare-brise athermique ou surfaces métallisées : certains vitrages et films réduisent le passage des ondes.
3. Engins de chantier et matériel de location : pelleteuses, chargeurs, nacelles, compacteurs. Le boîtier se loge souvent dans une zone protégée, loin de toute vue dégagée, pour éviter les chocs, les projections et le vandalisme.
4. Remorques et caisses fermées : un traceur dissimulé à l’intérieur d’un caisson métallique peut perdre son accrochage satellite.
5. Camions à grande hauteur de plateau : le traceur reste dans le châssis, l’antenne se déporte vers un point haut.

Un symptôme précis doit guider la décision : un appareil qui peine à maintenir un accrochage satellite stable est un candidat à l’antenne externe. Avant d’en acheter une, un essai de déplacement du traceur seul (par exemple du compartiment vers le haut du tableau de bord) permet souvent de trancher à coût nul.

Ce que l’antenne externe améliore, et ce qu’elle ne change pas

Elle améliore la réception des satellites dans les zones obstruées, en permettant de placer l’élément récepteur avec une vue dégagée. La nuance est tout aussi importante pour éviter une dépense inutile : une antenne GPS externe ne renforce pas le signal cellulaire, n’étend pas la portée vers le serveur et ne corrige ni une alimentation insuffisante ni une mauvaise configuration logicielle.

Un traceur temps réel s’appuie sur deux liaisons distinctes :

Si la position s’affiche avec retard parce que le traceur n’a plus de réseau, une antenne GPS ne résoudra rien. Si, au contraire, la position dérive ou saute alors que le réseau est bon, l’antenne et son emplacement sont les premières pistes.

Les réflexions du signal sont l’autre cause fréquente de dégradation : les bâtiments, les arbres ou les structures métalliques proches renvoient les ondes, d’où l’importance, selon l’USGS, d’une vue dégagée du ciel pour les antennes GNSS. Sur un chantier, un engin garé contre un mur ou entre deux bennes subit exactement ce phénomène.

Installer l’antenne : emplacement, câble, essai

Les recommandations d’installation d’un fabricant de systèmes de navigation convergent avec celles de tout installateur sérieux : placer l’antenne à l’horizontale, avec une vue dégagée du ciel, loin des surfaces réfléchissantes et des émetteurs radio puissants, avec des câbles aussi courts que possible.

Étapes recommandées

1. Repérer le point le plus dégagé : le toit, le haut du tableau de bord sous un pare-brise sans film métallisé, ou le point haut d’un engin, à l’écart de la flèche, du gyrophare ou de l’antenne radio.
2. Respecter le plan de masse : la documentation d’installation cite un plan de masse plat et conducteur d’un rayon minimal recommandé de 60 mm, ou celui indiqué par le fournisseur de l’antenne. Un plan de masse surdimensionné, à l’inverse, peut déformer le diagramme de l’antenne et augmenter la sensibilité aux réflexions.
3. Éloigner des sources d’interférences : antennes CB ou radio, émetteurs, alimentations à découpage et câbles de puissance.
4. Raccorder, puis tester avant de fixer : brancher le câble au port d’antenne prévu, vérifier la réception, déplacer l’antenne si nécessaire. Le fabricant de navigation précise aussi, pour son modèle livré avec 1,8 m de câble, qu’il ne faut pas le rallonger car cela peut dégrader les performances.
5. Fixer définitivement : une fois la meilleure position validée, sécuriser l’antenne et faire cheminer le câble à l’abri des arêtes, des pièces chaudes et des vibrations.

Erreurs fréquentes sur véhicules et engins

• Fixer l’antenne trop près d’une barre de toit ou d’une arête : le métal proche perturbe le signal par réflexions, de façon imprévisible.
• Rallonger un câble sans recalculer l’affaiblissement.
• Plier le câble coaxial à angle vif ou l’écraser sous un panneau.
• Oublier de tester le traceur en conditions réelles, moteur en marche, sur un site représentatif.

Pour une flotte, la bonne pratique consiste à documenter la position retenue sur un premier véhicule (photo, longueur de câble, emplacement), puis à la reproduire sur chaque véhicule du même modèle. Les relevés restent ainsi comparables d’un camion à l’autre.

Critères techniques à comparer

Une antenne de remplacement ou d’appoint se compare sur quelques caractéristiques. Le tableau les regroupe avec le point de contrôle associé.

Deux repères chiffrés aident à fixer les idées. Pour un récepteur GNSS, la documentation d’installation indique de limiter les pertes totales du câble, connecteurs inclus, afin que le récepteur dispose d’au moins 33 dB de gain à son connecteur. Et pour les environnements sévères, certaines antennes haut de gamme adoptent une conception renforcée, avec une tenue aux vibrations de type MIL-STD-810G et une alimentation multipoint qui améliore le rejet des multitrajets. Sur un engin soumis aux chocs, la robustesse mécanique mérite autant d’attention que le gain.

Vérifier la compatibilité avant d’acheter

La compatibilité réelle dépend du modèle de traceur, pas de la mention « GPS » sur l’emballage. Les documentations de fabricants de balises et de traceurs le montrent : une antenne peut être exigée active, avec un connecteur précis, un gain donné, une plage de tension d’alimentation et un type de câble dont la longueur ne doit pas dépasser une limite. Le raisonnement à suivre est toujours le même :

1. Chercher dans le manuel du traceur la rubrique « antenne externe ». Si elle n’existe pas, le boîtier n’a probablement pas de port prévu : ne pas improviser de modification.
2. Relever le connecteur et l’alimentation que le traceur fournit.
3. Comparer avec la fiche de l’antenne : type, gain, tension, impédance, VSWR (le rapport d’onde stationnaire, qui doit rester faible).
4. Calculer le câble : longueur, type, pertes, nombre de connecteurs.
5. Faire un essai sur un véhicule avant de commander pour toute la flotte.

En cas de doute, le support du fabricant du traceur reste l’interlocuteur le plus fiable, avant toute modification sur un véhicule loué ou sous garantie.

Notre point de vue

Nous constatons que la question de l’antenne externe cache souvent une autre question : où le traceur est-il installé, et que lui demande-t-on ? Pour un gestionnaire de flotte ou un loueur de matériel, la priorité est un suivi fiable sur l’ensemble du parc, sans mauvaise surprise de coût.

C’est la logique de notre offre : tous les services GPS (données 4G, alertes, rapports, gestion multi-utilisateurs) sont inclus dans un paiement unique, sans frais mensuels, contrat ni niveau de service à débloquer. L’utilisation est illimitée quel que soit le nombre de véhicules ou d’utilisateurs, et la couverture internationale n’entraîne aucun coût supplémentaire. Ajouter un véhicule ou un engin au parc ne change donc rien à la facture récurrente, qui n’existe pas.

Notre conseil pratique : choisir l’emplacement du traceur avec autant de soin que le traceur lui-même. Un boîtier placé là où le ciel est dégagé, testé en situation, règle la majorité des difficultés de réception avant même de parler d’accessoire. Les géorepérages personnalisables, les notifications instantanées, l’historique des trajets et le suivi du kilométrage prennent ensuite toute leur valeur : une position fiable alimente des rapports fiables, et des rappels de maintenance fondés sur des kilomètres réellement parcourus.

— Louis

Un traceur sans abonnement pour flottes et engins

Pour suivre des véhicules, des remorques ou du matériel de location sans abonnement, les traceurs GPS Moto Watchdog sont proposés à partir de 124,99 $, en paiement unique. Ils s’accompagnent d’une application mobile gratuite pour gérer plusieurs appareils, consulter l’historique des trajets, suivre le kilométrage et paramétrer des alertes de géorepérage.

Avant de commander pour un parc entier, testez l’emplacement retenu sur un premier véhicule, comme décrit plus haut : la même méthode s’applique quel que soit le modèle de traceur.

Questions fréquentes

Une antenne GPS externe améliore-t-elle la réception 4G de mon traceur ?

Non. Elle ne capte que les signaux des satellites. La transmission de la position vers le serveur passe par le réseau mobile, qui dépend de la couverture de l’opérateur. Si les données arrivent avec retard alors que la position est correcte, le problème n’est pas dans l’antenne GPS.

Faut-il choisir une antenne active ou passive ?

Une antenne passive suffit avec un câble court et un bon signal. Une antenne active, dotée d’un amplificateur alimenté, se justifie quand le câble est plus long ou la réception faible. Dans les deux cas, la fiche du traceur dit ce qu’il accepte : tension d’alimentation, gain et connecteur doivent correspondre.

Peut-on rallonger le câble d’une antenne externe ?

C’est déconseillé sans calcul. Le câble coaxial atténue un signal déjà très faible, et certains fabricants précisent que rallonger leur câble peut dégrader les performances. Mieux vaut déplacer le traceur plus près de l’antenne, ou choisir une antenne active conçue pour une plus grande longueur.

Où placer l’antenne sur un engin de chantier ?

Au point le plus haut et le plus dégagé, à plat, loin des antennes radio, des gyrophares et des arêtes métalliques. Testez la réception avant la fixation définitive, puis vérifiez que le câble est protégé des chocs et des projections.

Toutes les antennes se branchent-elles sur tous les traceurs ?

Non. Connecteur, alimentation, gain et impédance varient d’un modèle à l’autre. Consultez la documentation du traceur, comparez point par point avec la fiche de l’antenne, et testez sur un véhicule avant de généraliser.

Sources

• USGS : mesure de précision par GNSS et principe de réception des satellites
• Lifewire : antennes GPS passives et actives
• Masterclock : antenne GPS et câble
• Taoglas : choisir la bonne antenne GPS
• GPS-Tracker-Ratgeber : antenne externe pour traceur GPS
• Advanced Navigation : installation d’antennes GNSS
• Hexagon : fiche produit GNSS-502
• Manuel d’installation : considérations sur l’antenne externe
• Manuel d’installation : raccordement et essai de l’antenne
